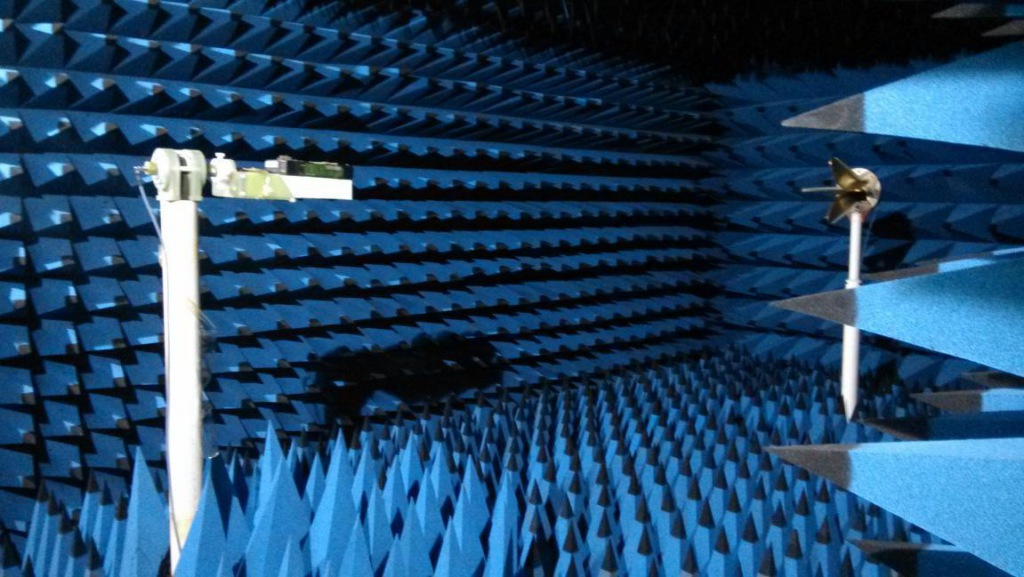

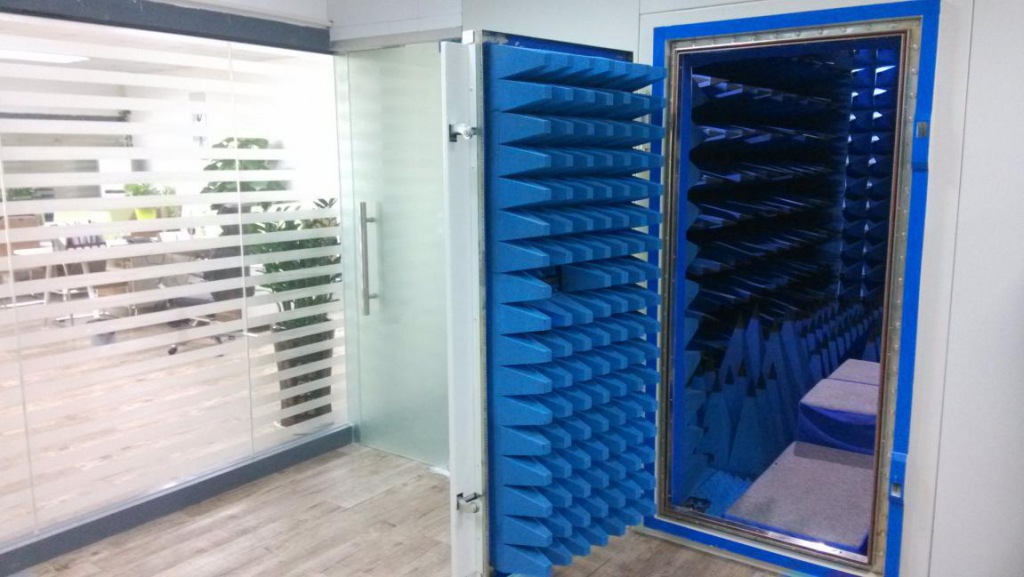

OTA全电波屏蔽室
微波暗室由屏蔽主体、吸波材料、电磁屏蔽门、信号转接板、配供电与照明系统、通风波导系统等组成。
功能：CTIA OTA测试，包括移动台的TRP和TIS测试。移动台（包括笔记本电脑、手机、小型移动通讯终端）天线测试，包括场型、增益、效率、方向图测试
测试频率：400MHz-6GHz
暗室的探头数量:2个
一、屏蔽室设备

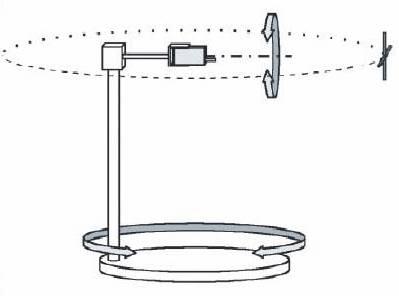

1.1 3维2轴转台
主要技术指标
|
负载重量 |
10 Kg |
测角分辨度 |
极化轴最小步进角1°，方位轴1° |
|
负载盘安装方式 |
滚轮结构 |
控制模式 |
近程控制 |
|
工作模式 |
皮带传动 |
环境温度 |
0° ~ 40°C |
|
轴系 |
内轴为极化轴，外轴为方位轴 |
环境湿度 |
不大于85％ |
|
转角范围 |
0 ~ 360°（两轴相同） |
电缆长度 |
15米，需保证抗干扰 |
|
转速范围 |
1°/s ~ 19°/s |
可测物件 |
手机、笔记本电脑、 POS机，其他 |
|
限位方式 |
软件限位、光电传感器限位 |
被测物中心高度 |
结合暗室高度调节，三点手动调平装置 |
|
机械回差 |
≤0.3° |
参考图片

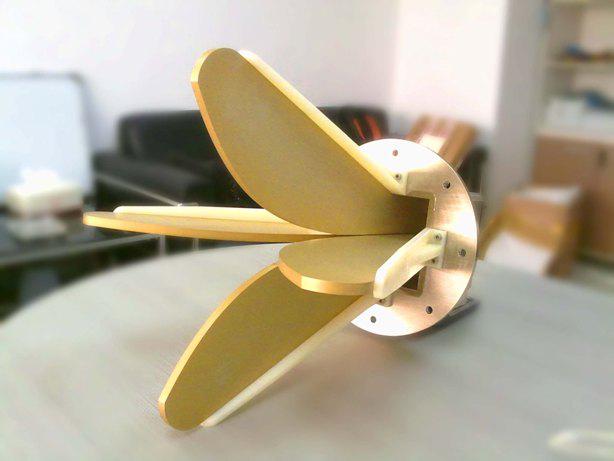

1.2 双极喇叭天线
主要技术指标
|
Frequency Range(GHz) |
0.4-6.0 |
Cross Isolation(dB) |
20 min |
|
Polarization |
Dual Polarization |
Power Handling(W) |
10 CW |
|
VSWR |
2:1 Typ |
Connector |
SMA -Female |
|
Gain(dBi) |
4-11 |
Net Weight(Kg) |
4.92 Around |
|
3dB Beamwidth(º) |
80-30 |

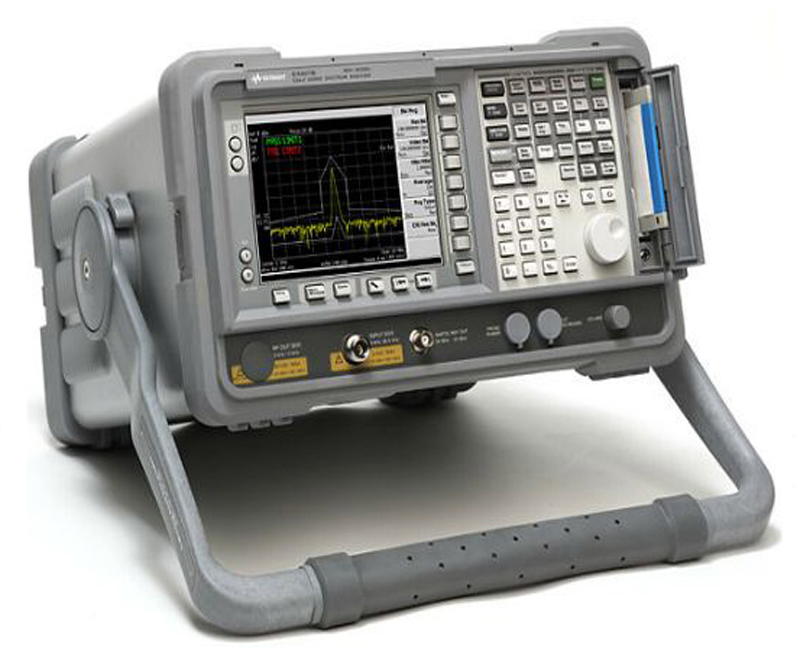

1.3 安捷伦E4404B频谱仪

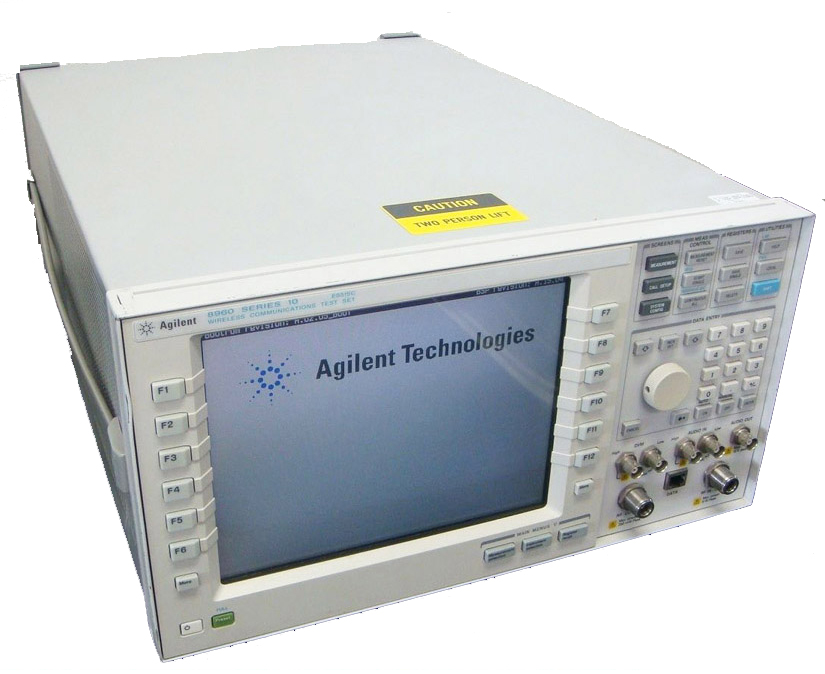

1.4 Agilent 8960 E5515C综测仪

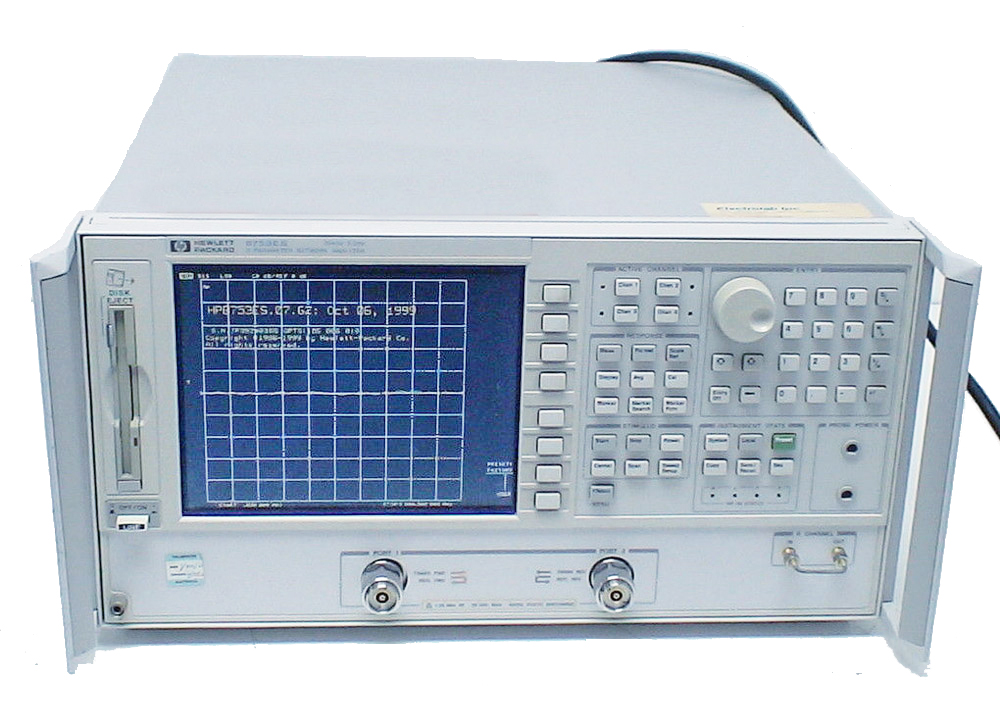

1.5 安捷伦8753ES网络分析仪
1.6 罗德施瓦茨CMW500

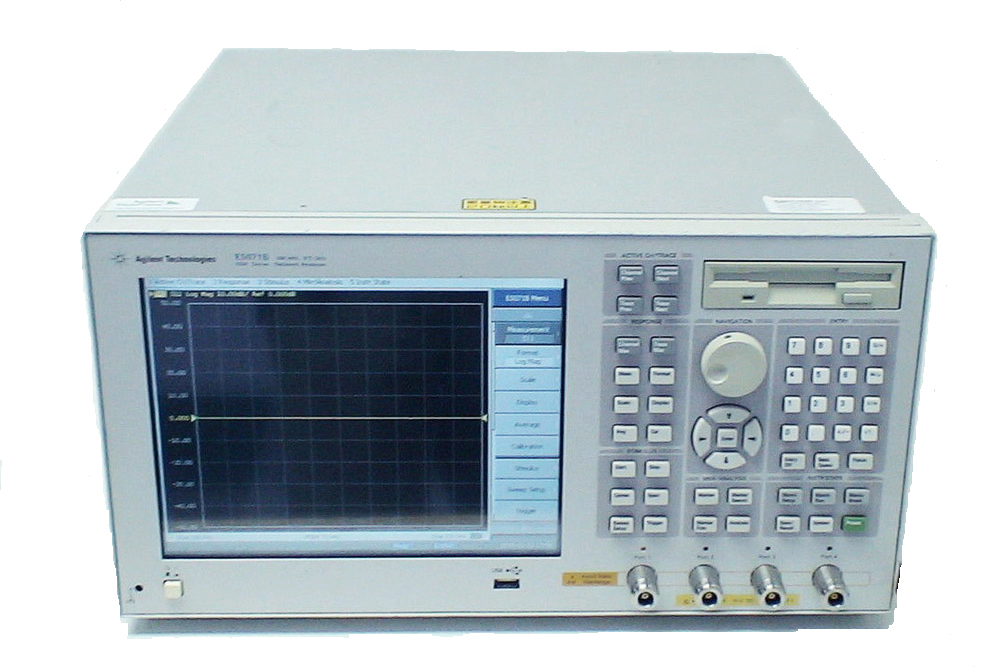

1.7 安捷伦E5071C网络分析仪
二、OTA 测试介绍
2.1手机的无源测试和有源测试
当前在手机射频性能测试中越来越关注整机辐射性能的测试，这种辐射性能反映了手机的最终发射和接收性能。目前主要有两种方法对手机的辐射性能进行考察：一种是从天线的辐射性能进行判定，是目前较为传统的天线测试方法，称为无源测试；另一种是测试手机的辐射功率和接收灵敏度，称为有源测试。
无源测试侧重从手机天线的增益、效率、方向图等天线的辐射参数方面考察手机的辐射性能。无源测试虽然考虑了整机环境(比如天线周围器件、开盖和闭盖)对天线性能的影响，但天线与整机配合之后最终的辐射发射功率和接收灵敏度如何，从无源测试数据无法直接得知，测试数据不是很直观。
有源测试则侧重从手机整机的发射功率和接收灵敏度方面考察手机的辐射性能。有源测试是测试整机在三维空间各个方向的发射功率和接收灵敏度，更能直接地反映手机整机的辐射性能。
CTIA(Cellular Telecommunication and Internet Association)制定了OTA(Over The Air)的相关标准。OTA 测试着重进行整机辐射性能方面的测试，并逐渐成为手机厂商重视和认可的测试项目。
2.2 OTA测试的目的
目前只有通过FTA(Full Type Approval)认证测试的手机型号才能上市销售，在FTA 测试中，射频性能测试主要进行手机在电缆连接模式下的射频性能测试；至于手机整机的辐射发射和接收性能，在FTA 测试中没有明确的规定,而OTA 测试正好弥补FTA 测试在这方面测试的不足。同时，终端生产厂家必须对所生产手机的辐射性能有清楚的了解，并通过各种措施提高手机辐射的发射和接收指标。如果手机辐射性能不好，将产生手机信号不好、语音通话质量差、容易掉线等多方面的问题，这也是客户投诉比较多的问题。
为考察手机的辐射性能，除考察手机天线的无源性能之外，整机的有源性能也是一个重要的考察方面。当前整机有源性能越来越受到终端厂商的重视，因此在手机辐射性能的考察中应将两种辐射性能综合起来考虑。目前终端天线厂商在研发中一般都要求天线供应商提供无源和有源测试报告。
三、测试及参数
3.1 OTA测试中辐射性能参数
OTA测试中辐射性能参数主要分为两类：接收参数和发射参数
发射参数有TRP、NHPRP；接收参数有TIS、NHPIS。
TRP(Total Radiated Power)：通过对整个辐射球面的发射功率进行面积分得到。它反映手机整机的发射功率情况，跟手机在传导情况下的发射功率和天线辐射性能有关。
NHPRP(Near Horizon Partial Radiated Power)：反映在手机的H面附近天线的发射功率情况的参数。
TIS(Total Isotropic Sensitivity)：反映在整个辐射球面手机接收灵敏度指标的情况。它反映了手机整机的接收灵敏度情况，跟手机的传导灵敏度和天线的辐射性能有关。
NHPIS(Near Horizon Partial Isotropic Sensitivity)：反映手机在H面附近天线的接收灵敏度情况的参数。
3.2 其他有关的天线参数
在考察天线性能的时候，还有其他需要了解的参数如：Gain、Directivity、EIRP。
Gain(dBi)：在相同的输入功率下，天线在空间某点的辐射功率与理想无方向性点源天线在同一点的功率的比值，该增益单位为dBi，手机天线厂家提供的天线测试报告中的增益一般以dBi 为单位。
Gain(dBd)：在相同的输入功率下，天线在空间某点的辐射功率与理想半波偶极子天线最大辐射方向上功率的比值，该增益的单位为dBd。
Directivity：在相同的辐射功率下，某天线在空间某点产生的功率与理想无方向点源天线在同一点产生的功率的比值。是用来表示天线向某一个方向集中辐射电磁波程度
Efficiency：天线辐射功率和天线输入功率的比值。
EIRP(Effective Isotropic Radiated Power)：等效全向辐射功率是天线得到的功率与天线以dBi 表示的增益的乘积，反映天线在各个方向上辐射的功率的大小。
