主要技术指标 |
Main technical specifications |
||
|
中心频率（MHZ） |
1575、1568等 |
Center Frequency(MHZ) |
1575、1568等 |
|
放大器增益（dB） |
27±2 dB ( +25℃±10℃)@1575.42MHz |
Amplifiers Gain(dB) |
27±2 dB ( +25℃±10℃)@1575.42MHz |
|
输出电压驻波比 |
1.5 Max |
VSWR |
1.5 Max |
|
直流电流 |
8.5±2mA @DC3.3V |
DC current |
8.5±2mA @DC3.3V |
|
工作温度（℃） |
-40~+85 |
Working Temp(℃) |
-40~+85 |
|
防水等级 |
IP66 |
Waterproof level |
IP66 |
|
湿度 |
Humidity25%~95%RH |
Humidity |
Humidity25%~95%RH |
|
噪声系数（dB） |
<1.2 |
Noise Figure |
<1.2 |
|
电缆长度（mm） |
3000±30/定制 |
Line L Length |
3000±30/定制 |
|
轴比 |
<3dB |
Axal Rate |
<3dB |
|
阻抗 |
50 ohm |
Impendence |
50 ohm |
|
极化 |
RHCP |
Polarization |
RHCP |
|
射频线材 |
RG174 Φ2.8±0.1mm,black |
RF Cable |
RG174 Φ2.8±0.1mm,black |
|
接口形式 |
SMA/定制 |
Connector Type |
SMA/定制 |

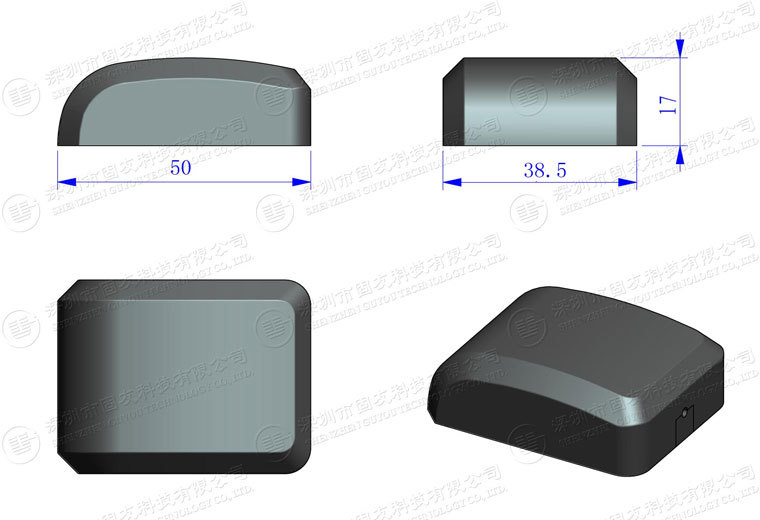

外壳工程图：

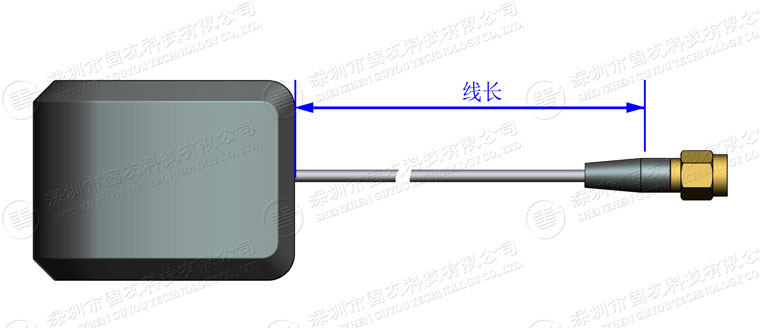

天线工程图：
